詳細情報

この商品について

• [小型で高精度] プロ仕様の設計とコンパクトな構造で、高い精度と信頼性を実現。DC12Vブラシレスモーターは様々な産業分野で広く活用されています。
• [負荷に強い] 高トルクで低速回転に対応し、競合製品よりもオーバーロード保護機能が優れています。使用中の安全性が十分に確保されています。
• [信頼性が高い] 純銅コイルの搭載により、熱に強く信頼性が向上。過負荷時に自動的に電源が遮断されるので、バーンアウトの心配がありません。
• [汎用性が高い] 電子製造装置や軍事産業まで、幅広い用途をカバー。小型で静かなモーターは、異なる環境での使用に最適です。
• [簡単な取り付け] 接続方法が明確で、不用意な誤動作を防止するための取り扱い説明もあり。使いやすさと安全性のバランスが考慮されています。

商品の説明

1. [小型で高精度] プロ仕様の設計とコンパクトな構造で、高い精度と信頼性を実現。DC12Vブラシレスモーターは様々な産業分野で広く活用されています。
2. [負荷に強い] 高トルクで低速回転に対応し、競合製品よりもオーバーロード保護機能が優れています。使用中の安全性が十分に確保されています。
3. [信頼性が高い] 純銅コイルの搭載により、熱に強く信頼性が向上。過負荷時に自動的に電源が遮断されるので、バーンアウトの心配がありません。
4. [汎用性が高い] 電子製造装置や軍事産業まで、幅広い用途をカバー。小型で静かなモーターは、異なる環境での使用に最適です。
5. [簡単な取り付け] 接続方法が明確で、不用意な誤動作を防止するための取り扱い説明もあり。使いやすさと安全性のバランスが考慮されています。

Spec:

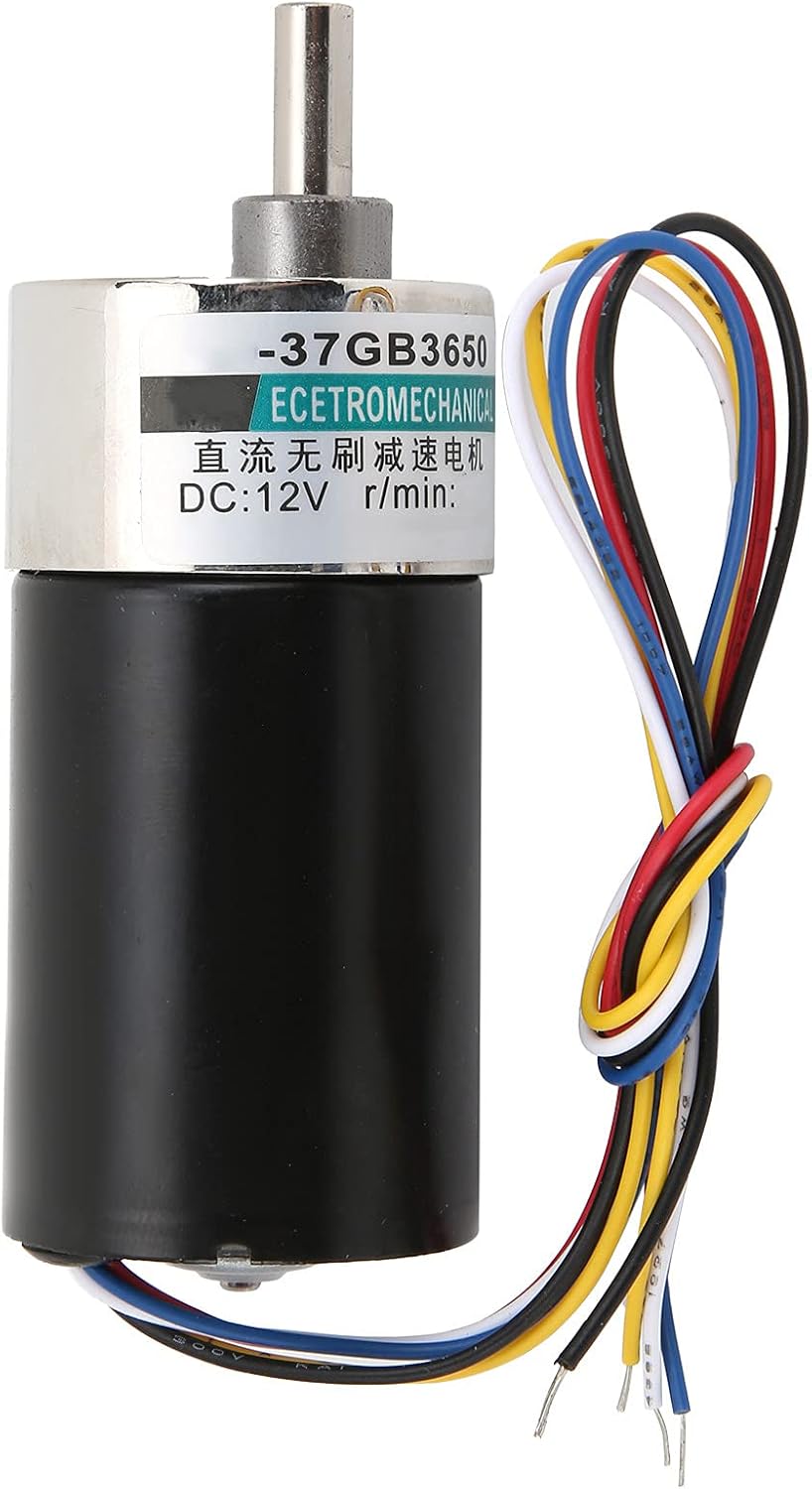

アイテムタイプ：ブラシレスモーター
モデル：XD-37GB3650
材質：銅
出力シャフトサイズ：約。 12 x 6mm / 0.5 x 0.2インチ
絶縁抵抗：常温常湿下でモーターの定格動作後、DC500V抵抗計でコイルとモーターシェル間の絶縁抵抗を測定すると、20MΩを超えません。
絶縁耐圧：常温常湿下でモータ定格運転後、コイルシェル間に50Hzまたは60Hzを1分間印加し、1500Vで異常はありません。
温度上昇：設置しても正常です。ギヤボックスまたは同等のヒートシンクを使用し、常温常湿下においてコイルの温度上昇を70℃以下で抵抗法により測定し定格運転を行います。
絶縁クラス：B種(130℃)
使用環境温度：モータ：-10～+40℃(氷結なきこと)
使用環境湿度：85%以下(結露なきこと)
CW /CCW：はい
速度調整：はい
備考事項：
1 過負荷およびローターのロック：
モーターが動作すると、コイルとアイロン内で発生するエネルギー変換により熱が発生します。中心部に達し、温度が徐々に上昇します。負荷が定格範囲内であり、発熱と放熱のバランスが取れており、モーターのコイルが焼損することはありません。ただし、過負荷やローターのロック状態では発熱が発生します。運転時間が長くなりすぎると、コイルのエナメル線の絶縁皮膜が溶けてエナメル線間がショートし、モータが焼損する可能性があります。
2 低速運転時
DCモータの場合、カーボンブラシが一般的に使用されます。回転する整流子がカーボンブラシとこすれ、整流子のノッチで火花が発生します。モーターが低速で回転すると、整流子とカーボンブラシの摩擦により発生しやすいカーボンブラシ粉が整流子の溝に溜まり、ショートしてモーターやドライバーが焼損することがあります。十分にご備考ください。
3 PWMコントローラに関する備考事項
PWMコントローラをご使用の場合、カーボンブラシの寿命は定格電圧（または固定電圧）の状態に比べて短くなります。また、カーボンブラシは使用頻度によっては消耗が早くなる場合があります。 DCモータのPWM制御の周波数は一般的に10～20KHzであり、PWM制御時にON-OFFを繰り返すことで省エネが可能です。しかし、モーターに使用されている部品は使用頻度に応じて共振や発熱の原因となります。ご使用には十分ご備考ください。
電解コンデンサ内蔵モーターをPWM制御状態で使用する場合、モーターが一定の周波数で回転しない場合があります。モーターを隠すためにバリスタを使用してみてください。 （関連するテストを行う必要があります）
4 慣性とブレーキについて：
モーターの電源がオフになった後も、ローターは慣性、つまりDCモーターの慣性によって回転します。すぐに回転を止めたい場合は、電源を切ってプラス端子とマイナス端子をショートさせてください。この種のブレーキの使用は、モーターを使用して発電 (逆電流) することです。一時的に電流が増加し、寿命が短くなる可能性があります。
5 フロアモーターの取り扱いについて
磁性タイルは脆い材質のため、落下によりDCモーターが磁性タイルを破壊し、モーターがブロックして故障の原因となる場合があります。火傷します。高高度に着陸した後はモーターを使用しないでください。
配線方法:
赤い線: 電源の正極に接続します
黒い線: 電源の負極に接続します
白い線: 空 (CCW に回す)
赤線: 電源の正極に接続
白線と黒線: 負極を並列(CW)に接続
青線: PWM速度制御ライン、0-5Vパルス幅速度コントローラに接続
黄線：FG信号線はホール信号を出力、基本パルスは1信号6丸
型式 電圧(DC/V) 無負荷回転数(rpm/min) 無負荷電流(A) 負荷回転数( rpm/min) 負荷ねじり(kgf/cm) 出力(W)
XD-37GB3650 12 100 0.15 80 8 12
200 0.13 160 4.8 8
300 0.11 240 3.5 6
500 0.1 400 1.9 5
600 0.15 480 1.9 5

packing list:
1×モーター

安全警告

本製品は使用者に対する安全上の問題はない
