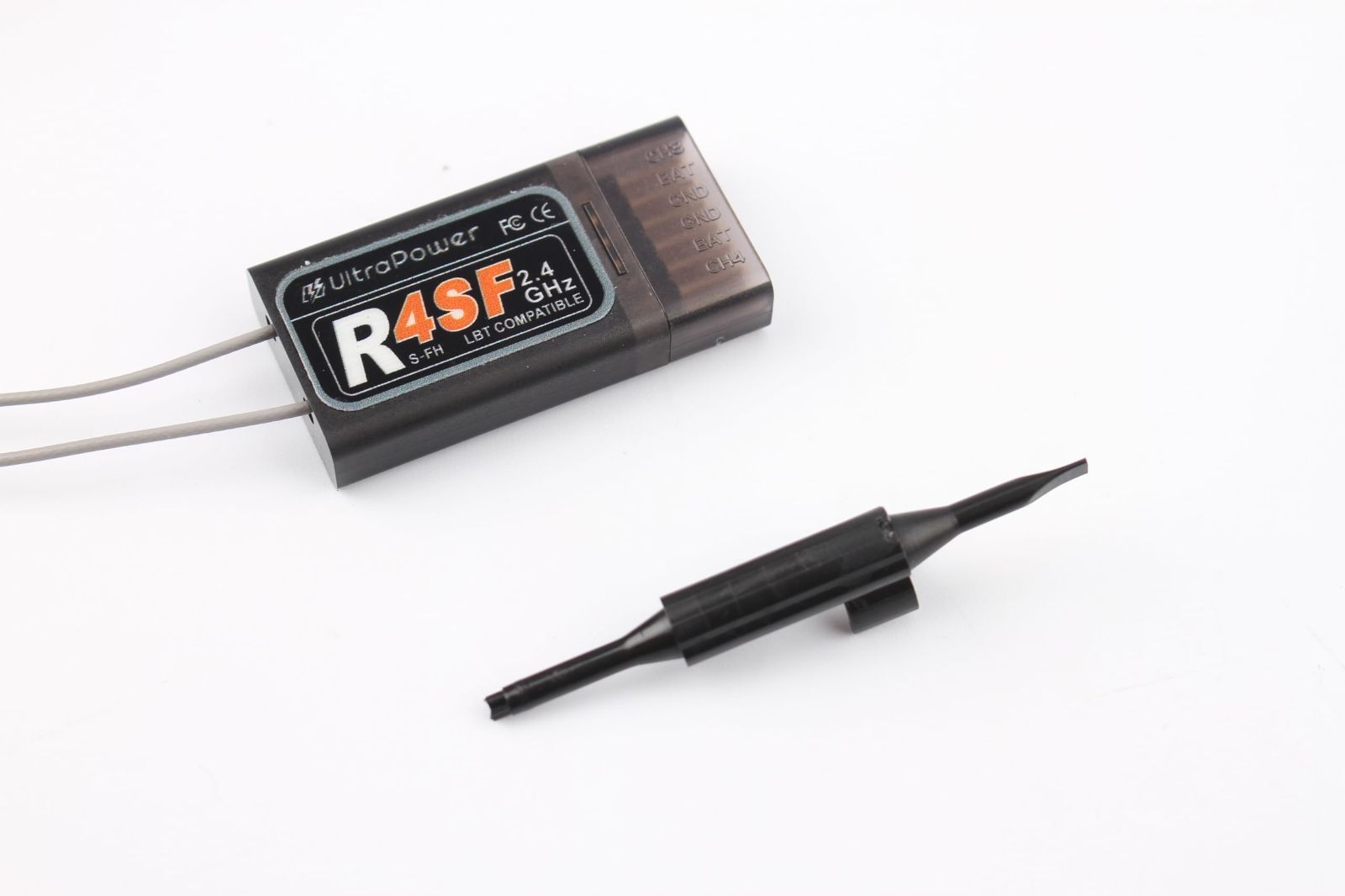

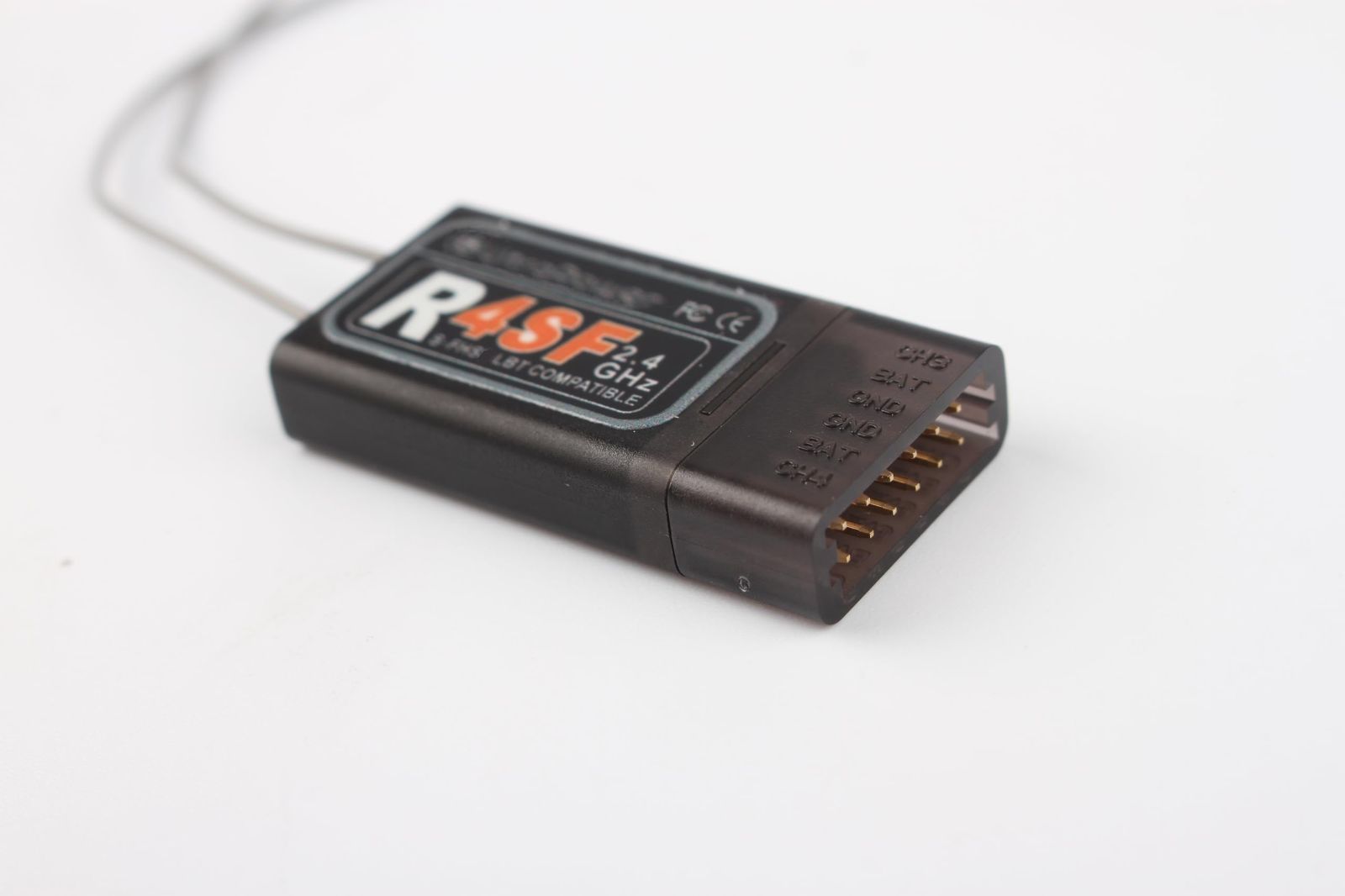

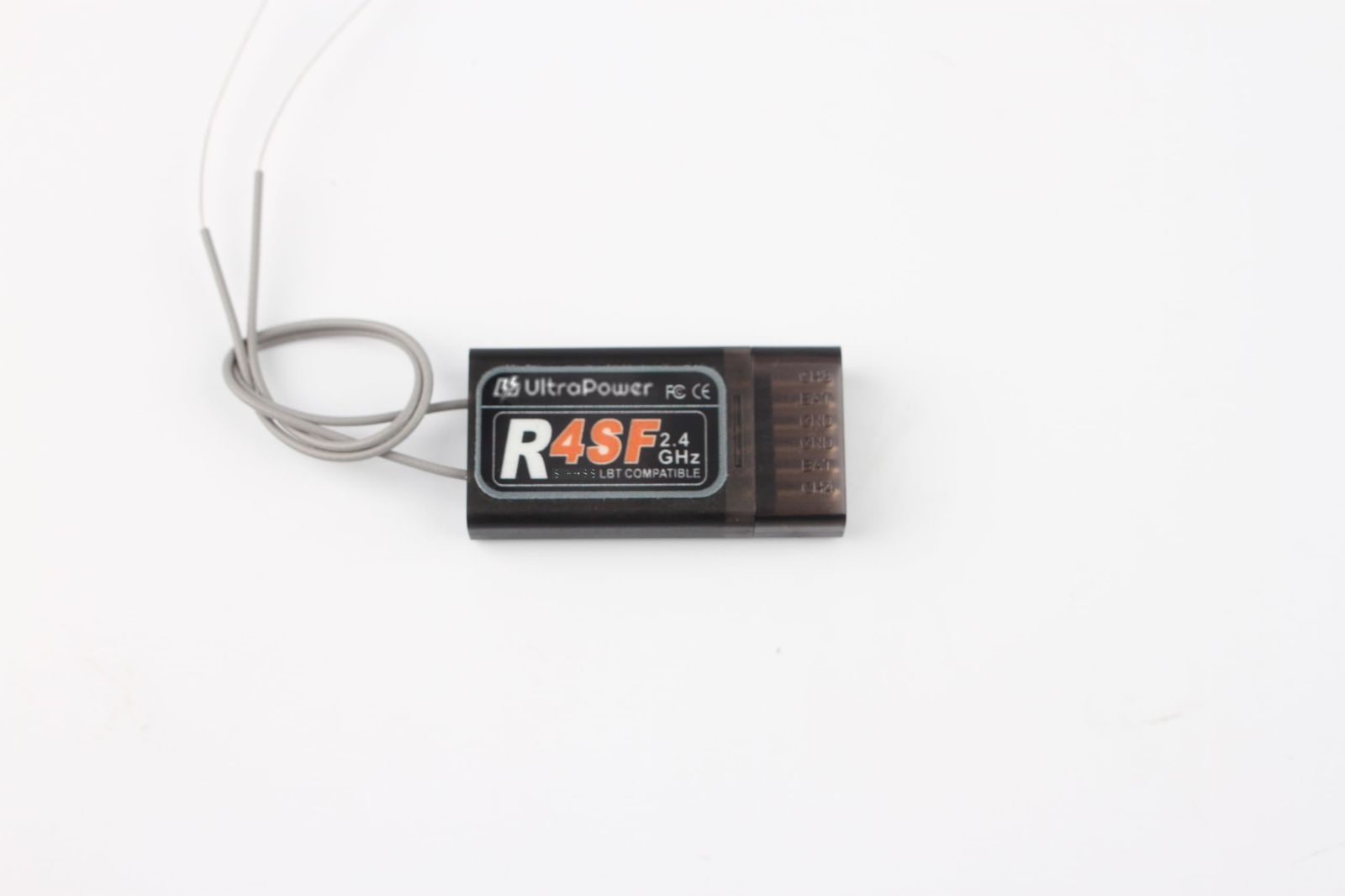

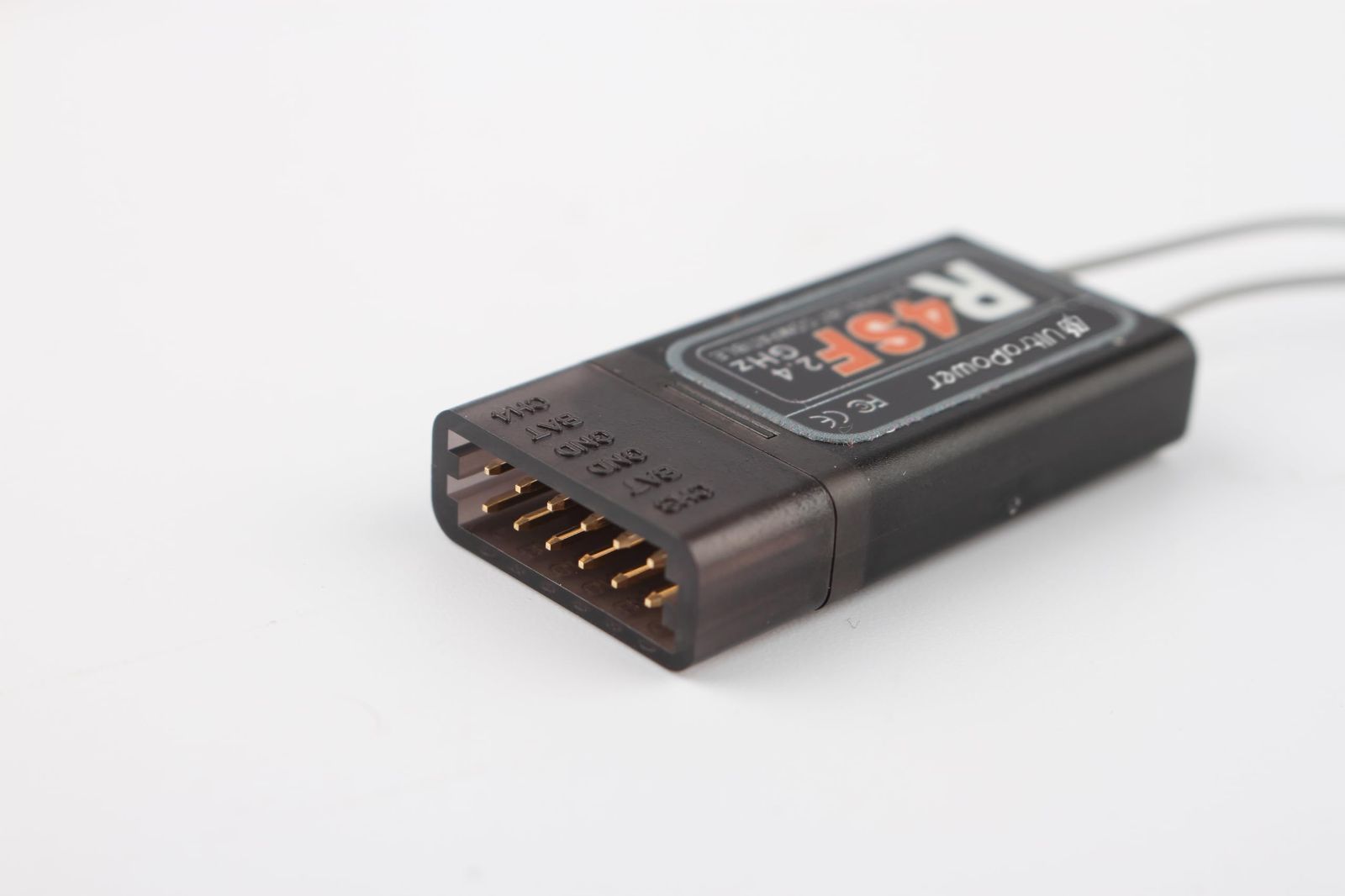

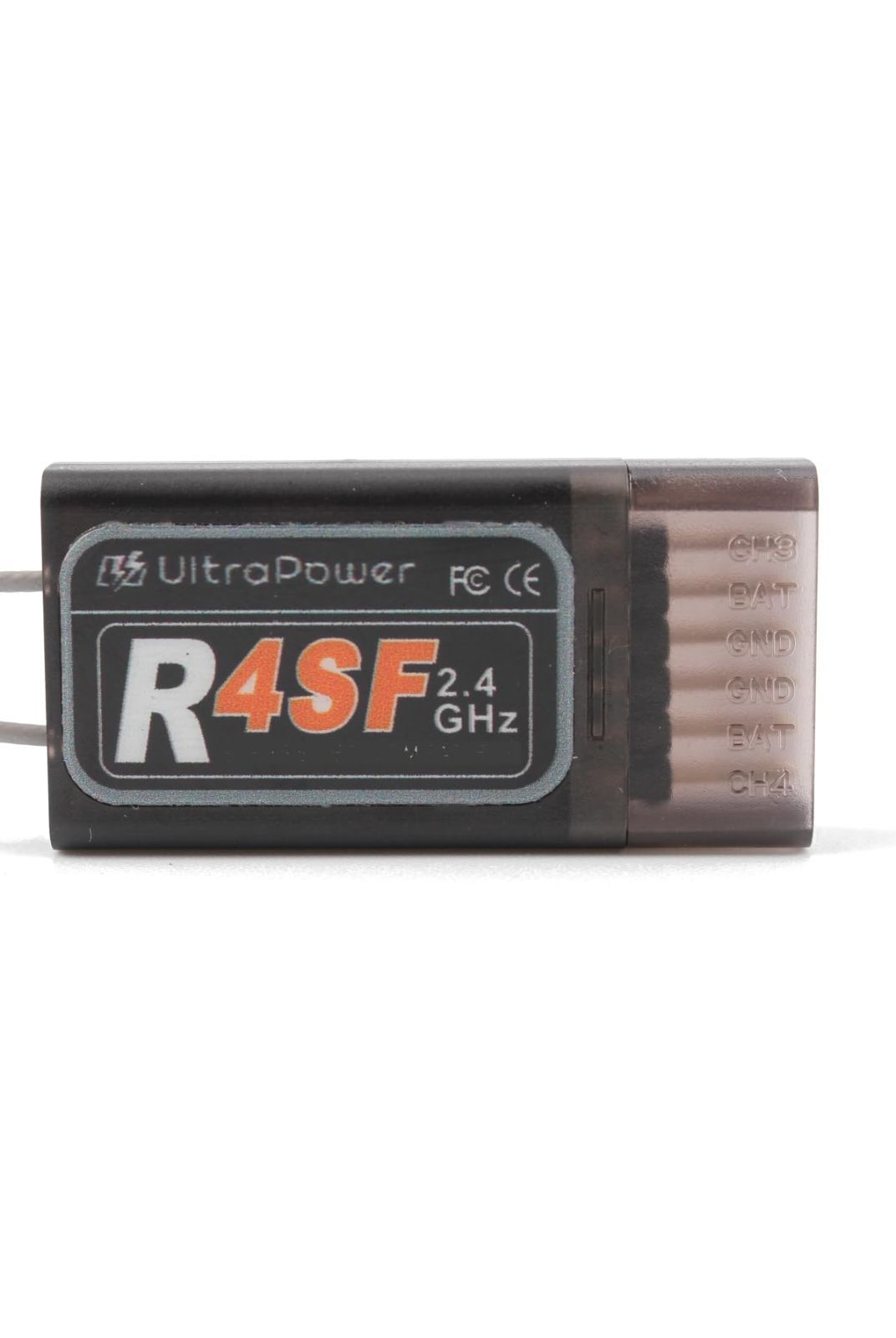

UltraPower Corona R4SF 4CH 受信機 【 S.Bxx 2.4G S-FHxx プロトコル F社 互換 】 (R4SF(4CH))
【バインド方法は商品説明欄か、商品添付のバーコードよりご確認ください。】Ultrapower ブラン ド、Corona 製造の 4CH 受信機です。 本受信機はF社の受信機と互換性 があり、S-FH～プロトコル採用の一部対応機種のみと接続可能です。※S-FH～プロトコル版送信機でもS-FH～プロトコルのバージョンにより対応しない場合があります※世界的なICチップ不足により、製品の内部仕様が都度変更されております。対応送信機外で以前動作したものが動作しなくなったものもありますので、ご注意ください
【対応送信機（これら以外は動作対象外です）】＜地上用送信機> 7PX、7PXR、4PXR、4PX、4PLS、4PL、4GRS、3PV、3PL、 3PRKA。 ＜空用送信機>18MZ、18SZ、16SZ、14SG、10J、8J、6J、6K ※必ずS-FH～プロトコルモードでバインドしてください ※上記以外は動作対象外です。 ※タミヤ、Hテック社など、F社の互換送信機も動作対象外となります。また、JR 社の受信機とは互換性がありません。 ※TM-FH モジュ ールには使えません。
★SB ポート対応サーボ・ジャイロ★ S.B ポートは、S.B 対応サーボや S.B 対 応ジャイロに使用可能です。＜対応サーボ＞S.B 対応サーボ全機種、S.B2 対応サ ーボ全機種。
サイズ：41 x 21 x 8mm、重量：7g
動作電圧：3.6～8.5V、レイテンシ 6.8mS、動作温度 -10～70度
■ご注意
・最新送信機のS-FHxxプロトコル仕様が変更され、使用できないものがございます。ファームウェアアップデート時も変更しないようにしてください（修理・メンテナンス時などアップデートされる可能性があります）
例：送信機型番 16iz T16iz T16iza T16izhと互換
・ICチップ不足により部品の変更を定期的に実施しています（21年4月頃～）。価格と性能・品質を維持できるよう務めておりますが、ロットによりばらつきがございます。対応送信機以外において、現行ロットで動作しない場合もあります。（補足：低品質製品のセール品販売はございません。）
動作電圧：3.6～8.5V
動作電流値：45mA max
レイテンシ：6.8mS
センシティビティ： -100dBm( R8SF) -98dBm( R6SF) -95dBm(R4SF)
動作温度：-10~70度
S.Bポートは、S.B対応サーボやS.B対応ジャイロに使用可能です。
対応サーボ S.B対応サーボ全機種、S.Bxx2対応サーボ全機種
■互換・対応送信機（下記以外は動作対象外）
地上用
・7PX
・4PXR
・4PX
・4PLS
・4PL
・4GRS
・3PV
・3PL
・3PRKA
空用
・18MZ
・18SZ
・16SZ
・14SG
・10J
・8J
・6J
・6K
※TM-FHモジュールには使えません。
取扱方法
・送信機の準備
送信機の通信システムをS-FH～に設定して下さい。事前に設定を必ず確認ください。（変更後のモード切替画面のまま、バインドを試みるのが良い模様です）
S-FH～プロトコル以外の設定ではリンクできません。
・ペアリング方法
1．送信機の電源をONに入れます。その後、送信機を受信機から0.5~1ｍ程度離します。※バインドできなくなる場合があるので、2本あるアンテナ線が接触しないようにしてください。うまくいかない場合は送信機のプロトコル設定をまず確認してください。次に、1m以上離してお試しください。
2．受信機のF/Sボタンを押しながら受信機電源をONにします。
3．受信機のF/Sボタンを放します。
赤LEDが点灯し、緑LEDが消灯時は信号を探している状態です。
緑LEDが点灯状態になり、赤LEDが消灯すると、ペアリング完了です。
・S.B設定
初期設定ではS.Bは無効となっています。
S.Bを有効にする方法
1．送信機の電源はOFFにします。
2．受信機の電源を入れます。
3．受信機のF/Sボタンを６秒押して放します。（LED緑が点滅します。）
4．受信機のF/Sボタンを１秒押して放します。（LED赤の点灯で設定終了です。）
S.Bが有効になった場合、受信機の各ポートは下記のように動作します。
動作チャンネル
最終のサーボCHのみS.Bxx対応です。その他のチャンネルは通常のサーボのみ使用可能です。
最終チャンネルとは？：R8SFは8チャンネル目、R6SFは6チャンネル目、R4SFは4チャンネル目にS.Bxx信号を出力可能です。残りのチャンネルはS.Bxx設定に関係なく、標準のPWM信号を出力します。
S.Bxx設定。および設定状況の見分け方
受信機が送信機とリンクしている場合は、送信機の電源を切ってください。
受信機のLEDが赤色に点灯している場合、受信機のボタンを6秒以上10秒以下押し続け、緑色のLEDが点滅したらボタンを離します。
これでMODEステータスがSBxxモードと非S.Bxxモードの間で切り替わります。このとき、緑色のLEDがゆっくり点滅(1秒に2回)する場合は、非S.BxxからS.Bxxモードを示し、緑色のLEDが速く点滅(1秒に5回)する場合は、S.Bxxから非S.Bxxモードを示します。
S.Bxx出力モードでは、最後のサーボチャンネルのみにS.Bxx出力が出ます。他のチャンネルの機能は変わりません
■LEDの状況で動作状態が判別可能です
[RED LED / GREEN LED / status]
on / off / No signal searched
off/ solid / signal is very good
off / flash / signal is not very good
off / off-flash / signal is weak
