gm-00033-16-10
KEPSPEED製 【ドラム仕様】モンキー用
【5.5J】10インチホイール付コンプリートキット
アルミ素地 polishスイングアーム スタビなし+16cm

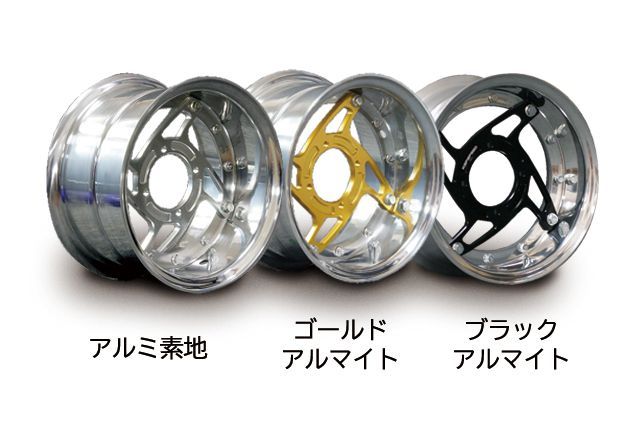

※付属のスポークの色【シルバー/ゴールド/ブラック】をご指定下さい。(画像3は色見本になります)
※KEPSPEED製 10インチ5.5Jワイドホイール
(アルミ素地 high polish)付

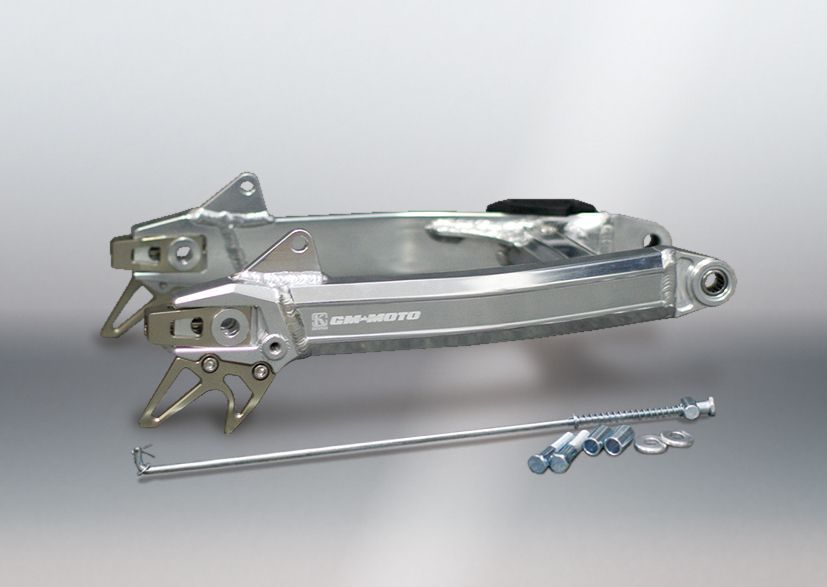

※スイングアームは、アルミ素地 polishスタビなし、延長は+16cm
※1枚目の画像は組立てイメージです。販売商品は画像2～6です
※7枚目はサイズ見本です
※チェーンアジャスター形状は製造ロットにより、画像と違う場合がありますが実物を優先させて頂きます。
※チェーンアジャスター、スタンドフックはチタンアルマイトに変更
※画像にあるスタンドフック用のボルト穴は現行ロットでは開いていません

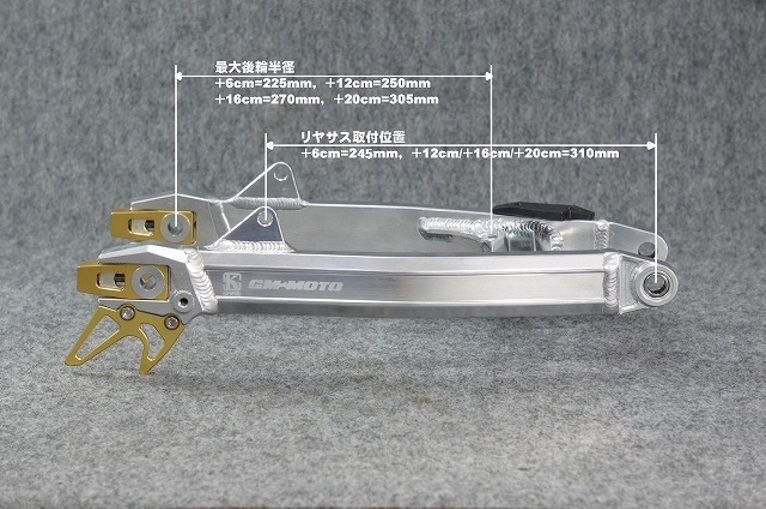

●最大後輪半径
+6cm=225mm、+12cm=250mm、+16cm=270mm
●リアサス取り付け位置
+6cm=245mm、
+12cm/+16cm＝310mm
●ピボットからアクスルまでの距離
+6cm=300mm、+12cm=360mm、+16cm＝400mm
【取り付けについて】
説明書は付属しますが、ポン付けは出来ません。
加工調整が伴う為、4miniショップ等カスタム専門店での組み付け作業をお願いいたします。
※FI(フューエルインジェクション車輌)モンキーは、ジェネレーターカバーの形状や、その他異なる部分が多い為使用不可になります。
このキットはチューブタイヤ使用となります
タイヤ、チューブも別売りとなります
ホンダ純正ドラムユニット(ドラムハブとドラムブレーキユニット)はキットに含まれておりません
ドラムユニットはAB27用およびZ50Jなどの4Lモンキーハブについて、装着確認を行っております。それ以外のハブについての適合は不明です。
純正ドラムユニットの個体差により、ドラム側のスタッドボルト（ホイール固定用ボルト）の長さが足りなくなる場合があります。その場合はスタッドボルトを抜き取り、Ｍ８-２０のボルトを使用し、ホイールを固定してください。

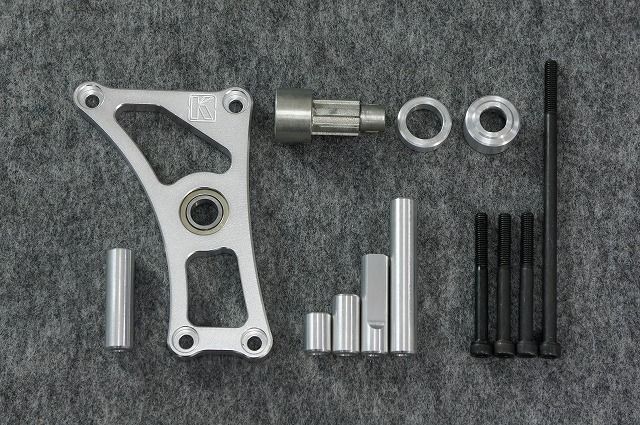

ドライブスプロケットオフセットキットはジェネレーターカバーのスプロケット部分を削り落とす必要があります。
また、日本製エンジンおよびロンシン製エンジンに対応していますが、リーファン150ccなどの一部の中国製エンジンの場合、4点支持出来ない場合があります。
前後のスプロケットは、モンキー用の420サイズをご使用下さい。
ドライブチェーンのコマ数は、お客様の車体コンディションや前後のスプロケットにより変化しますので、ご案内しておりません。
リヤサスペンションがフルボトム状態になっても、異常な接触箇所が無いか、必ず確認してから走行して下さい。
お使いのフレームと本スイングアームとの隙間が、左右各0.5mm以上ある場合は、ワッシャーなどで隙間を小さくする処理を行って下さい。
隙間が大きな状態で、ピボットシャフトを締め込んだ場合、スイングアームに高い負荷がかかり、最悪の場合、破損する恐れがあります。
◎こちらの商品はヤマト運輸宅配便でのお届けとなります。
注文確定日：平日の午前９時
注文確定後、土日祝を除く３営業日以内の発送になります。
----------------------------------------------------------------------------------
【ご購入時のご注意】
※ご購入前に【ショップ詳細情報】を必ずお読み下さい。
GM-MOTOパーツは公道走行やサーキット走行などには適しません。
商品は全てカスタムパーツの為、バイクメーカーの推奨する部品とは性質が異なります。
保安基準から外れる場合や、走行性能が低下してしまう場合があります。ショーモデルマシン用のドレスアップパーツとしてご利用下さい。
場合によりポン付けができなかったり、各所に調整および加工が必要になる場合もあります。
4miniカスタム専門店での組み付け作業をお願い致します。
取り付けサポートはいたしかねます。
敷地内等を走行する場合でも、異常な接触箇所が無いか必ず確認して下さい。
商品の性質上走行開始後は、"緩み"の発生に留意し、予期せぬトラブルを起こさぬよう、こまめな点検実施を行って下さい。
商品毎に、細かなところで若干の仕様変更がある場合がございます。紹介画像と多少異なる点がございますが、実物を優先とさせていただきます。
輸送上の問題から、小傷や擦り傷が発生する場合があります。
商品の価値や機能を著しく損なう不具合以外は、保証対象外とさせて戴きます。
走行開始後のトラブルは、運転状況や整備状況、車体コンディションとのミスマッチが原因になることが多く、 商品個別の原因と区別がつきにくいため全て免責とさせて頂きます。
【保安基準について】
主要諸元寸法(全長：±30mm/全幅：±20mm/全高：±40mm/重量：±50㎏の範囲を超えると、車両の保安基準に適合しなくなり一般公道での使用は法律違反となりますので十分ご注意下さい。
【免責について】
「GM-MOTO」の利用またはお客様が購入した商品により、お客様がなんらかの損害を受けた場合、保証規定に基づく商品の交換をのぞき、取り扱う商品の性質上、一切、損害賠償等の責任を負わないものとします。
※原産国：中国、製造者：KEPSPEED
