[10%OFFクーポン×9月1日限定] 単管パイプジョイントブラック 2個セット中間3方出１箇所貫通 Φ48.6mm用屋外対応単管パイプクランプジョイント金具接続金具スッキリ単管ビス止めジョイント単管パイプ用ジョイントジョイコ

花・ガーデン・DIY DIY・工具ネジ・釘・金属素材その他

価格

¥ 5,676

日本国内送料

¥ 0 (こちらのストアは3,980円以上お買い上げの場合、国内配送費用が無料です。)

発送予定

正午12時迄のご注文で即日出荷[土日祝休み]

店铺

DIY＋

評価

4.761,507件商品

セール

8.29-9.01，まんだらけ+Bookoff 限定 3%オフ！ 8.29-9.01，メルカリ 4％オフ + 3,500円オフ！ 8.29-8.31，JDirectItems Auction最大 10%オフ! 8.29-9.02，アマゾンジャパン + 楽天市場限定4% オフ！ 8.29-8.31，JDirectItems Fleamarket 最大 7%オフ!

商品名

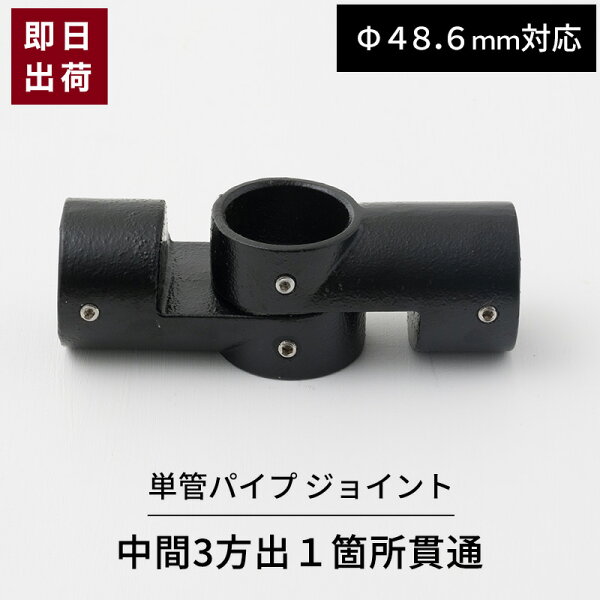

単管パイプ用ジョイント金具ブラック屋外対応タイプ
中間3方出１箇所貫通　2個セット

サイズ

外寸：約Φ60mm×121mm

重量

1300g

材質

ダクタイル
表面処理：溶融亜鉛鍍金+粉体塗装

付属品

止めビス：ステンレスビス(M8-8mm)

商品について

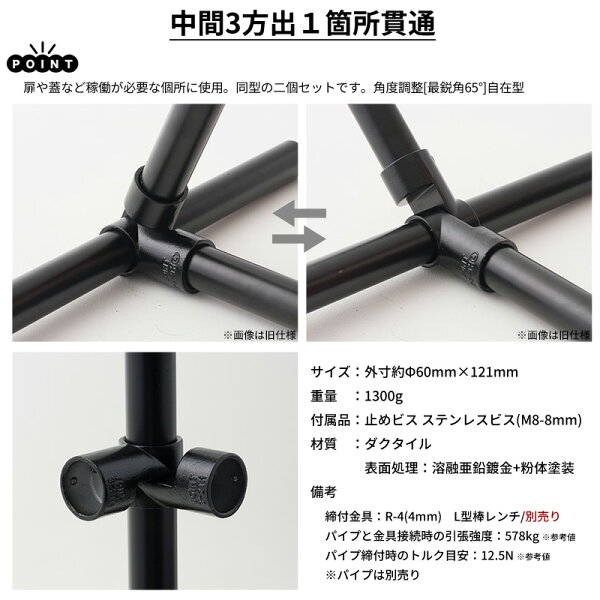

扉や蓋など稼働が必要な個所に使う中間3方出１箇所貫通タイプ。
同型の二個セットです。
角度調整[最鋭角65度]　自在型

特徴

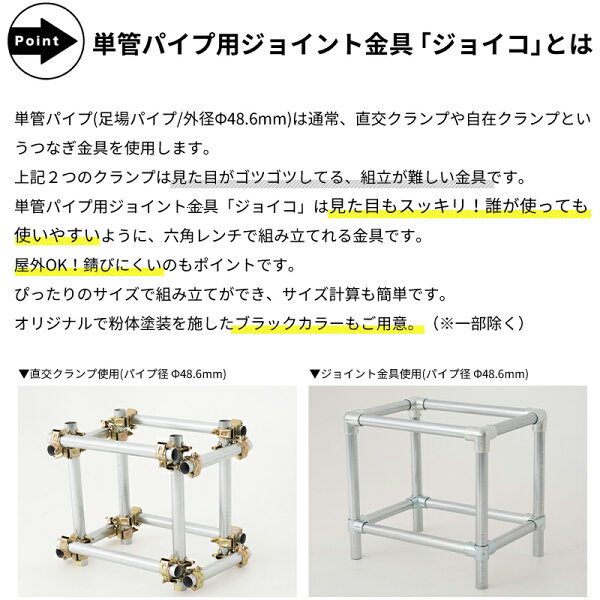

屋外OK！錆びにくい単管パイプ用ジョイント金具
従来の交差クランプタイプの金具と違い、ぴったりのサイズで組み立てができ、サイズ計算も簡単！重なりの余分がなくスマートで省スペースです。

パイプと金具接続時の引張強度が578kg（※参考値）もあるので、クランプタイプの1000kgには劣りますが、人が乗るものや小屋など重量物の製作には充分な強度。

単管パイプなので、Φ20～38cmの通常の丸パイプでは強度が足りずできなかった人が乗るものや小屋や屋根、階段など大きなものでも作ることができるのが大きな魅力です。

さらにオリジナルで粉体塗装を施したブラックカラーもご用意。（※一部除く）
メッキの上から塗装を重ねているのでさらに錆に強い！

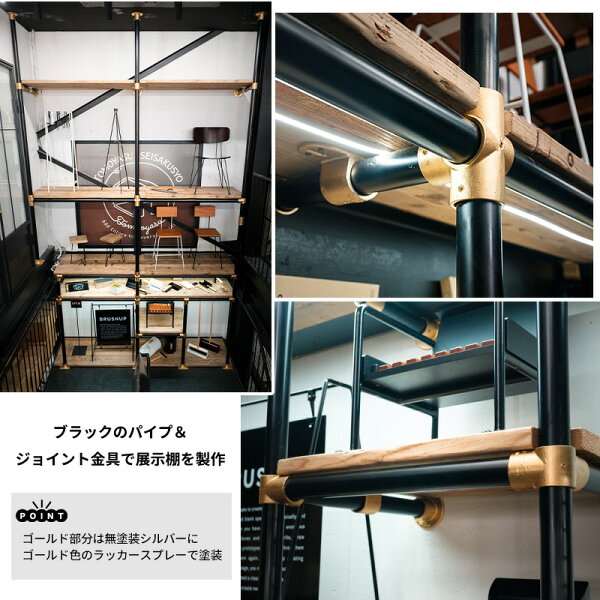

単管パイプもブラックをご用意いたしましたので単管パイプとは思えないかっこいいDIY作品ができます。

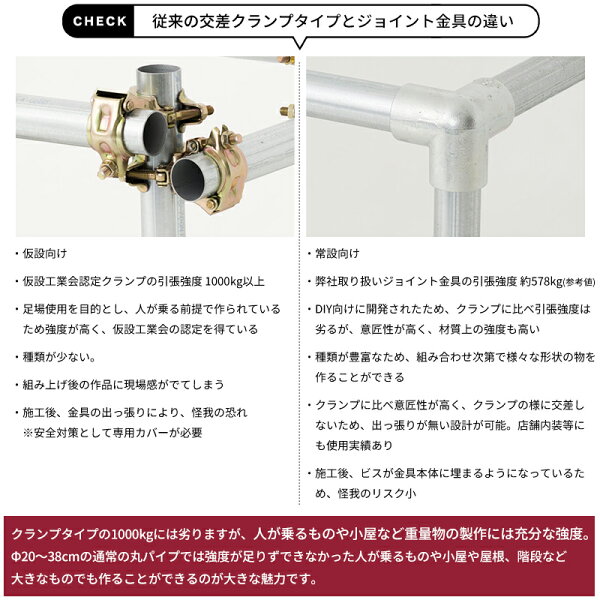

■従来の交差クランプタイプとジョイント金具の違い
仮設工業会認定クランプ
・仮設向け
・仮設工業会認定クランプの引張強度　1000kg以上
・足場使用を目的とし、人が乗る前提で作られているため強度が高く、仮設工業会の認定を得ている
・種類が少ない。
・組み上げ後の作品に現場感がでてしまう
・施工後、金具の出っ張りにより、怪我の恐れ※安全対策として専用カバーが必要

弊社取り扱いジョイント金具
・常設向け
・弊社取り扱いジョイント金具の引張強度　Zタイプ　約578kg
・DIY向けに開発されたため、クランプに比べ引張強度は劣るが、意匠性が高く、材質上の強度も高い
・種類が豊富なため、組み合わせ次第で様々な形状の物を作ることができる
・クランプに比べ意匠性が高く、クランプの様に交差しないため、出っ張りが無い設計が可能。店舗内装等にも使用実績あり
・施工後、ビスが金具本体に埋まるようになっているため、怪我のリスク小

■引張強度とは
接続した単管パイプに荷重が加わる際に、横方向に耐える強度。
金具を増やせば金具それぞれに荷重が分散されるので強度は高くなる。
荷重がかかる箇所がどこなのか等、条件により変動があるため、一概に578kg×金具の数ではありません。
重量物の設計の際は、どの箇所にどういった荷重がかかるのかを考慮し、支柱、筋交いの数量を算出する必要がある。

■部材ピッチの目安
重量物を載せる場合やハウスの様な大きな物を作る方は1.5～2.0ｍ間隔を推奨しています。
たわみの目安や部材の引張強度をご参考ください。

■SL700のたわみの目安（両端支持の場合）
（A）60kgの人が乗った荷重によるたわみ
（B）パイプ自重によるたわみ

4m
(A)荷重＝52.705mm
(B)自重=4.568mm
たわみ合計(A+B)＝57.273mm

3m
(A)荷重＝22.235mm
(B)自重=1.445mm
たわみ合計(A+B)＝23.680mm

2m
(A)荷重＝6.588mm
(B)自重=0.286mm
たわみ合計(A+B)＝6.874mm

1m
(A)荷重＝0.824mm
(B)自重=0.018mm
たわみ合計(A+B)＝0.841mm

備考

締付金具：R-4(4mm)　L型棒レンチ

パイプと金具接続時の引張強度：578kg※参考値

パイプ締付時のトルク目安：12.5N※参考値

ご注意

・この製品は重量があるため販売個数制限を設けています。制限を超える個数をご購入の場合は別途送料が必要となりますのでお問い合わせください。

・この部材は単管パイプ（Φ48.6mm）に対応した製品です。パイプサイズをお確かめの上ご注文ください。

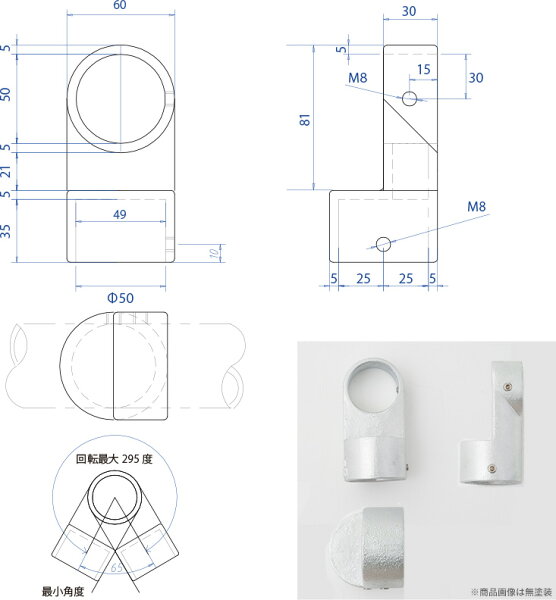

・パイプ貫通、止まりなど様々な種類がございます。寸法図などよくお確かめください。

・単品での個数制限内であっても、他のジョイント金具との組み合わせで制限荷重を超えた場合は別途送料が必要になります。全体で20個以上（25kg超過）ご注文の場合は必ず事前にお問い合わせください。

・ブラック塗装はメッキコーティングの上から粉体塗装をしておりますため剥がれやすくなっています。金具を通したり工具が当たる部分に剥がれが生じます。ご了承の上ご注文ください。

・溶融亜鉛鍍金は大変錆に強く屋外でもお使いいただけますが、環境や状況により錆が発生する可能性もございますので、定期的な点検等のメンテナンスを推奨いたします。

・ロットにより塗装の風合い、品番刻印の有無が予告なく変更になる場合があります。ご了承ください。

・商品の特性上、お客様のご都合(指定サイズ間違い、イメージ違いなど)によります、ご注文後の変更・返品・交換は承っておりません。

・出荷後の住所・送付先の変更は転送料が必要となりますので、ご注文前にお届け先住所を必ずご確認ください。

※ご注文の前に当店のご注文規定を必ずご確認ください。ご注文の際は、こちらのページの内容をご理解いただいたものと判断させていただきます。

商品名

単管パイプ用ジョイント金具ブラック屋外対応タイプ
中間3方出１箇所貫通　2個セット

カラー

ブラック

サイズ
